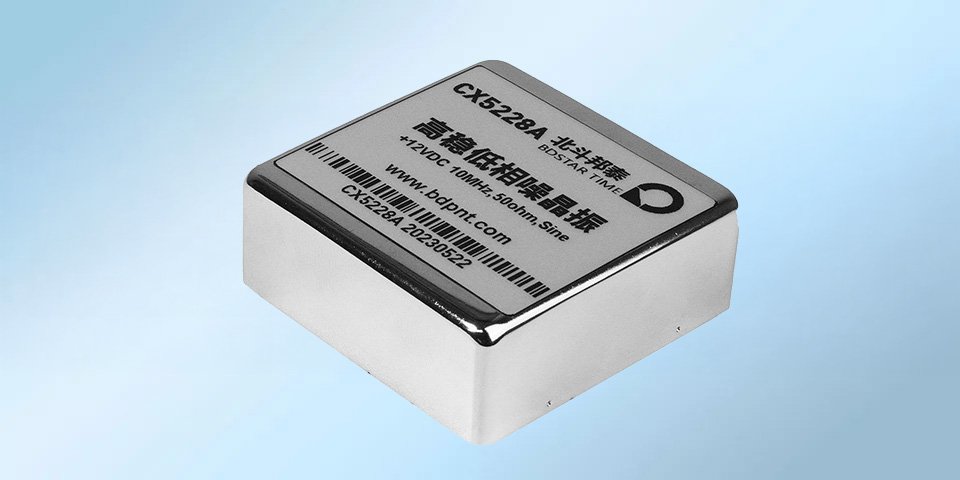

CX5228A 高稳低相噪晶体振荡器

了解我们的高稳低相噪晶体振荡器

CX5228A是一款高稳、低相噪恒温晶振，采用高Q值晶体谐振器，具备优异的频稳与相噪性能。工作温度范围为-20℃～+70℃，老化率优于3E-10/天，优选1Hz相噪可达-126dBc/Hz，广泛应用于通信、导航、雷达、侦察、高端仪器及HI-END音响系统。

CX5228A 高稳低相噪晶体振荡器

主要特性

  • 工作温度范围 -20℃ ~+70℃
  • 近端相噪可至≤ -123dBc/Hz@1Hz
  • 频率稳定度 ADEV 最低可达 1.5E-13/1s
  • +12VDC 供电



CX5228A 高稳低相噪晶体振荡器手册

主要特性

测试项目条件技术指标
频率稳定度（1s@10MHz）标准≤5×10⁻¹³
频率稳定度（1s@10MHz）选件 A1≤3×10⁻¹³
频率稳定度（1s@10MHz）选件 A2≤2×10⁻¹³
频率稳定度（1s@10MHz）选件 A3≤1.5×10⁻¹³
相位噪声1Hz标准：≤-113；B1：≤-116；B2：≤-118；B3：≤-123
相位噪声10Hz标准：≤-140；B1：≤-143；B2：≤-145；B3：≤-145
相位噪声100Hz标准：≤-150；B1：≤-155；B2：≤-155；B3：≤-155
相位噪声1kHz标准：≤-155；B1：≤-160；B2：≤-160；B3：≤-160
相位噪声10kHz标准：≤-163；B1：≤-165；B2：≤-165；B3：≤-165
相位噪声100kHz标准：≤-163；B1：≤-165；B2：≤-165；B3：≤-165
老化率1 天标准：≤5×10⁻¹⁰；选项 C1：≤3×10⁻¹⁰
老化率1 月≤5×10⁻⁹
老化率第 1 年≤5×10⁻⁸
老化率10 年≤2.5×10⁻⁷
频率控制压控电压范围0~5V，正斜率
频率控制调节范围≥±2.5×10⁻⁷
温度频率特性≤±5×10⁻⁹
电压频率特性≤±5×10⁻¹⁰
负载频率特性≤±5×10⁻¹⁰
波形正弦波
输出功率≥5dBm
输出阻抗50Ω
谐波≤-40dBc
杂波≤-80dBc
工作温度-20℃~+70℃
存储温度-40℃~+85℃
电源+12VDC
电流≤0.6A

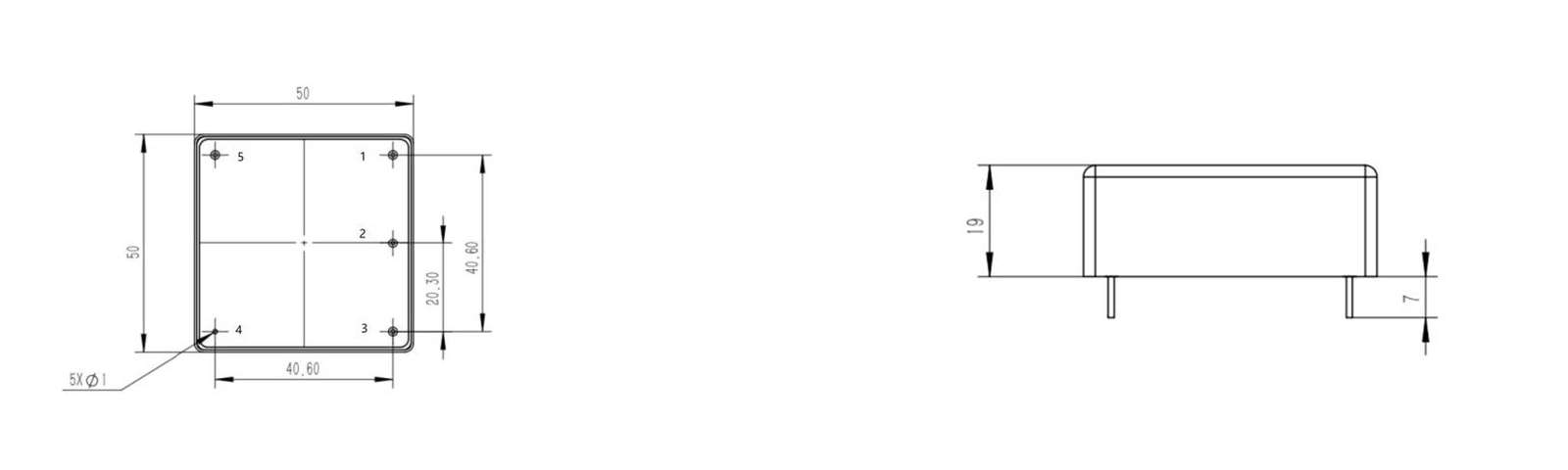

外形尺寸50mm×50mm×19mm

相位噪声典型值

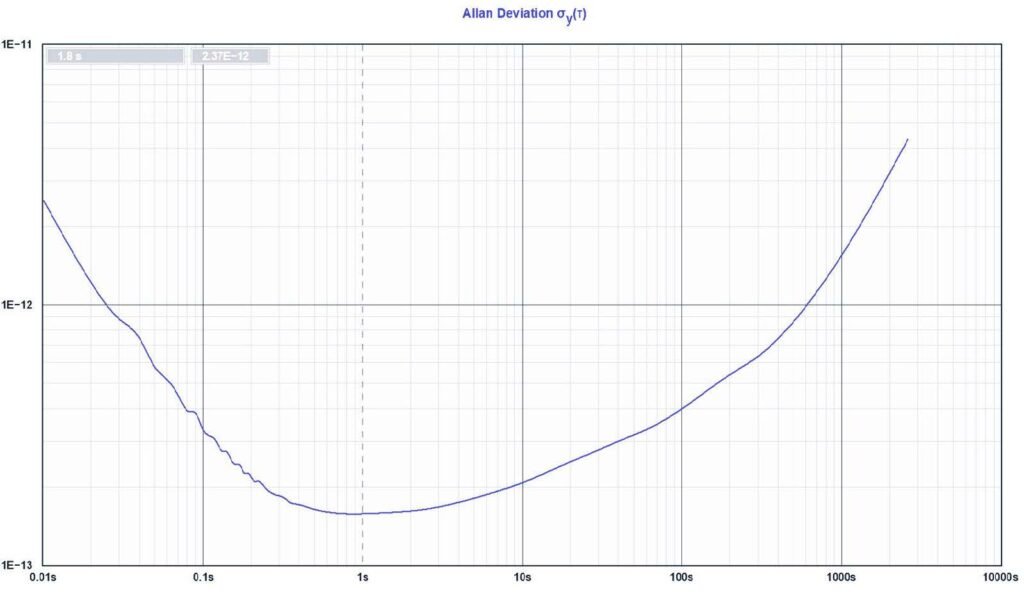

频率稳定度典型值
