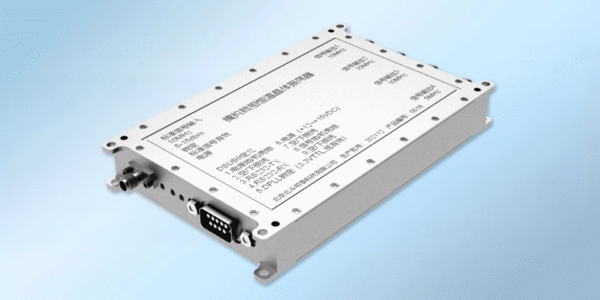

PLOA260模拟锁相恒温晶体振荡器

模拟锁相恒温晶体振荡器

PLOA260 是一款低噪声模拟锁相振荡器，采用北斗邦泰标准外形，集成高性能恒温晶振、数字锁相环和三路隔离放大器，可定制1路低相噪5MHz输出，锁定带宽约5Hz。其1Hz相位噪声和1s频稳随输入参考，远端噪声由本地晶振决定，适用于氢钟相位微跃器后端，可在提升相位噪声性能的同时保持氢钟的秒级稳定度。

PLOA260模拟锁相恒温晶体振荡器

主要特性

纯模拟低噪声锁相，内置超低噪声恒温晶振
标准结构，高度仅19mm，可堆叠安装
DSUB9 连接器和SMA 射频连接器
3 路10MHz 和可选1 路5MHz 输出
+12~+15VDC 供电

主要特性

测试项目	条件	技术指标
输入频率		1 路 10MHz
输入功率范围		5dBm~15dBm
输入准确度		±2×10⁻⁷
输出频率		输出3路10MHz 1路5MHz
数字锁相带宽		3Hz~8Hz 定制
输出频率稳定度	1s	≦5×10⁻¹⁴
10MHz相位噪声dBc/Hz	1Hz	≤ -125
	10Hz	≤ -135
	100Hz	≤ -155
	1kHz	≤ -160
	10kHz	≤ -160
	100kHz	≤ -160
5MHz相位噪声dBc/Hz【可选】	1Hz	≤ -130*
	10Hz	≤ -141
	100Hz	≤ -161
	1kHz	≤ -166
	10kHz	≤ -166
	100kHz	≤ -166
工作温度		-20℃~+70℃
存储温度		-55℃~+125℃
电源		+12V~+15V
开机电流		≦0.8A
静态电流		≦0.5A
本体尺寸		138mm×86mm×19mm

相位噪声典型值

频率稳定度典型值
