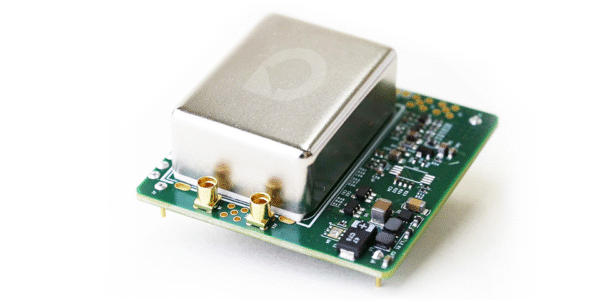

T200 GNSS同步时钟模块

了解我们的GNSS驯服恒温晶振

T200 GNSS同步时钟模块是一款高集成度的时间频率模块，集成高稳晶振和GNSS接收，可输出精确稳定的10MHz频率信号和1PPS时间信号。模块具备超低相位噪声、优秀的守时能力及宽温适应性（-20℃至+70℃），适用于车载、机载、舰载等复杂环境。通过同频相移技术，模块提高了晶振控制精度，在卫星信号丢失时仍能自主产生稳定的时频信号，确保系统正常运行。其高可靠性与紧凑设计满足多种高精度授时需求。

适应领域：国防、通信、导航、气象、计量、广电、工业自动化

T200 GNSS同步时钟模块

主要特性

  • 内置进口高性能双槽恒温晶振
  • 利用GPS 北斗自动校准晶振频率
  • 可灵活选配多种GNSS 接收机
  • 日平均准确度<1E-12
  • 保持精度（24 小时）：<10us
  • 同时具有优秀的长期稳定度和短期稳定度
T200-B-10M 高精度时钟模块 数据手册

主要特性

产品特性规格名称指标及参数
电源电压（PIN5）供电电压12VDC Vcc±5%
启动功耗≤5.0W（持续时间<90s）
稳态功耗≤2.0W（3分钟内）
GNSS参考输入（J2）GNSS接收类型BD/GPS，天线馈电+5VDC
工作模式双模
工作频段BD B1；GPS L1
启动时间<40s（冷启）；<25s（温启）
定位精度<10m（水平）；<20m（高程）
灵敏度>-144dBm（捕获）；>-148dBm（跟踪）
10MHz输出（PIN3）频率准确度<1E-12，通电24h后，24h RMS
频率稳定度<5E-12@1s；<1E-11@10s
输出波形正弦波（Sine wave）
输出功率11±2dBm（负载50Ω）
相位噪声10Hz <-130dBc/Hz；100Hz <-145dBc/Hz；1KHz <-152dBc/Hz；≥10KHz <-155dBc/Hz
1PPS脉冲输出（PIN1）输出电平LVTTL（3.3V）
脉冲宽度100ms
上升/下降沿时间<5.0ns
授时精度<30ns RMS（锁定24h后）
守时精度<10us@24h 锁定24h后
IRIG-B时间码输出直流B码 DCLS接口J8，高电平3.3V，低电平0~0.4V
锁定指示（PIN3）锁定状态电平输出<0.5V
失锁状态电平输出3.3V
环境温度工作温度-40℃ → +70℃
储存温度-55℃ → +85℃
串口通信输出波特率/数据位/校验/停止位57600, 8, 无, 1

相位噪声典型值

频率稳定度典型值
