T400-LF 超低噪声频率信号分配放大器

超低噪声频率信号分配放大器

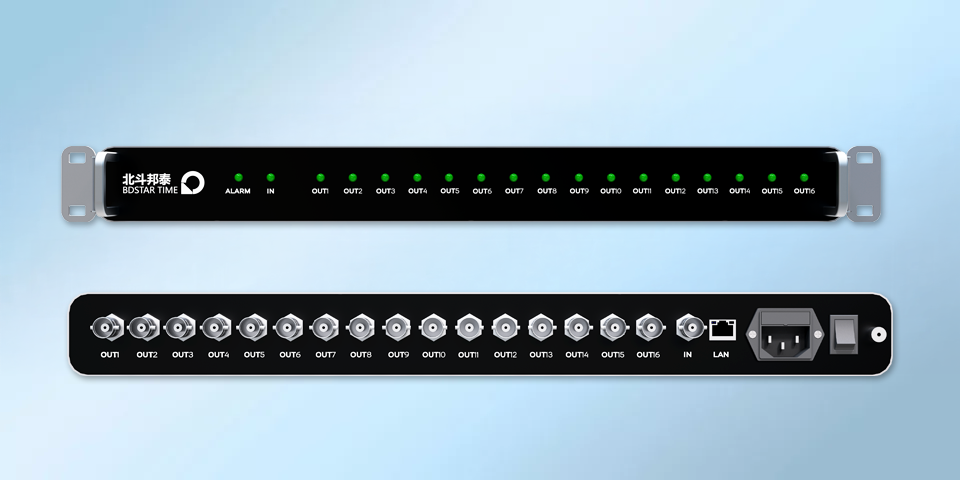

北斗邦泰 T400-LF 超低噪声频率信号分配放大器是高性能射频(RF) 信号隔离分配放大器产品,1 路 10MHz 信号输入,16 路分配输出。产品可实现分配、隔离、放大输出 16 路信号的功能。产品具有高隔离度、低相位噪声等优点,可广泛应用于计量、测试、守时钟组等对信号质量要求较高的场合。适应领域:雷达、通信、计量测试、深空探测和航天测控等。

主要特性

  • 低附加相噪 -140dBc@1Hz
  • 1 路输入 16 路输出,隔离度 100dB
  • 专为 10MHz 频率优化设计
  • 以太网提供远程状态信息监控
  • LED 指示各路输入输出状态

主要特性

类别参数项数值/描述
输入信号输入频率10MHz
输入功率0~15dBm
输入路数1 路
输入阻抗50Ω
接头形式BNC
输出信号输出路数16 路
增益0±2dB
隔离度100dB
输出阻抗50Ω
接头形式BNC
附加频率稳定度1s≤ 3×10⁻¹⁴
1000s≤ 5×10⁻¹⁶
附加相位噪声1Hz≤ -140dBc/Hz
10Hz≤ -150dBc/Hz
100Hz≤ -155dBc/Hz
1KHz≤ -165dBc/Hz
10KHz≤ -165dBc/Hz
远程控制LAN
工作温度-20℃ ~ +70℃
存储温度40℃ ~ +85℃
电源220V±20% 47Hz ~ 63Hz
功率≤ 30W
外形尺寸1U,机箱 480×350×45mm
重量< 2Kg

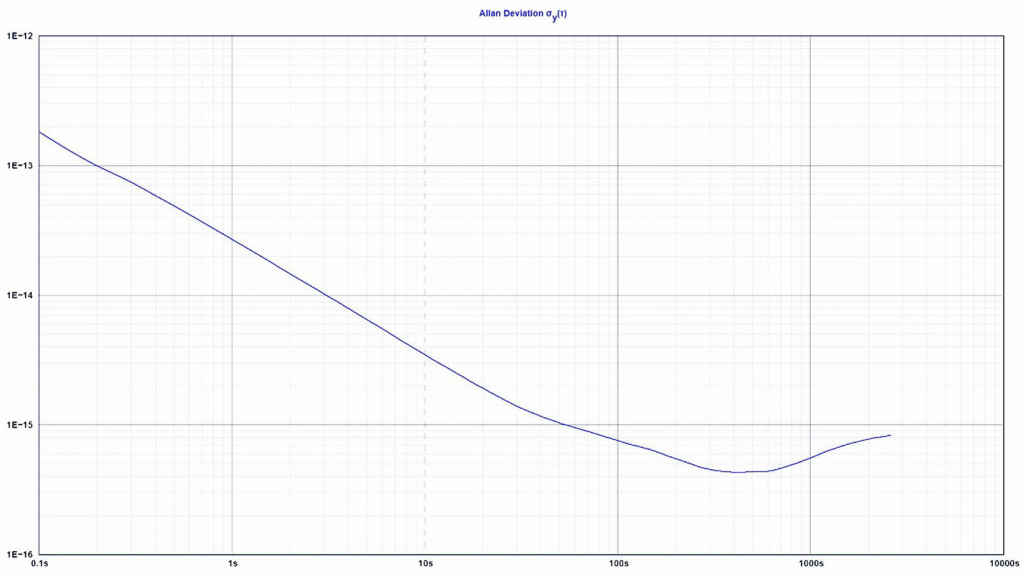

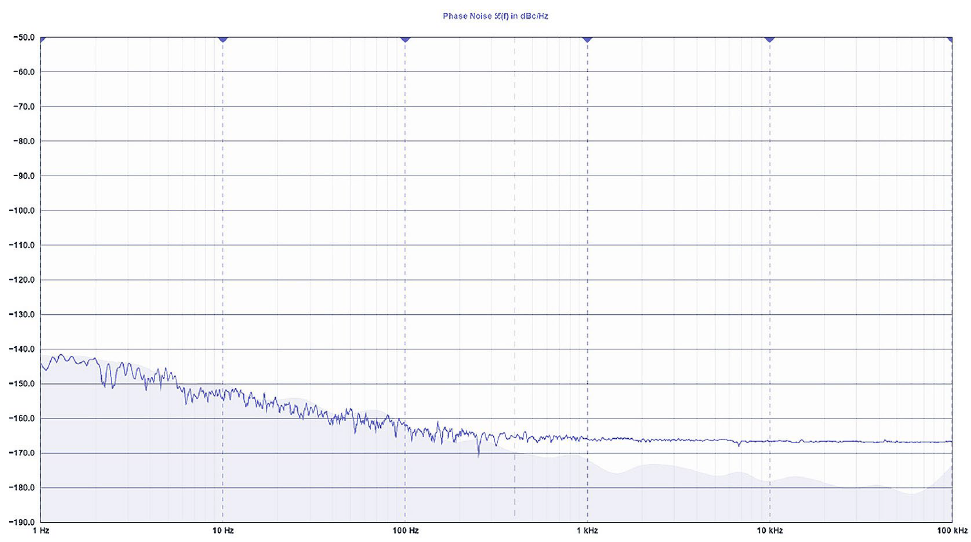

典型曲线
