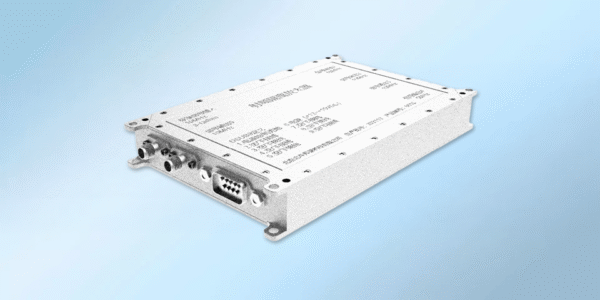

T400-LFM 射频隔离放大器

T400-LFM 射频隔离放大器是一分五低功耗高性能隔离放大器,隔离度可达 100dB,附加相噪及频率稳定度适用于氢钟及铯钟性能,具有北斗邦泰标准封装和标准接口,可多种安装形式,包括堆叠安装,便于集成。适应领域:雷达、通信、计量校准、天文、电子对抗和航天测控等。

主要特性

  • 低附加相噪 -140dBc@1Hz
  • 1 路输入 5 路输出,隔离度 100dB
  • 专为 10MHz 频率优化设计
  • +12~+15VDC 供电

主要特性

类别参数项数值/描述
频率10MHz
增益0±2dB
输入功率1 路0~15dBm
隔离度100dB
附加频率稳定度1s≤ 3×10⁻¹⁴
1000s≤ 5×10⁻¹⁶
附加相位噪声1Hz≤ -140dBc/Hz
10Hz≤ -150dBc/Hz
100Hz≤ -155dBc/Hz
1KHz≤ -165dBc/Hz
10KHz≤ -165dBc/Hz
工作温度-20℃ ~ +70℃
存储温度40℃ ~ +85℃
电源±4%+12V ~ +15V
功率≤ 3W

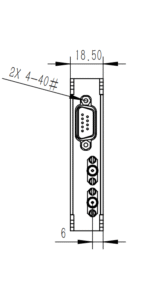

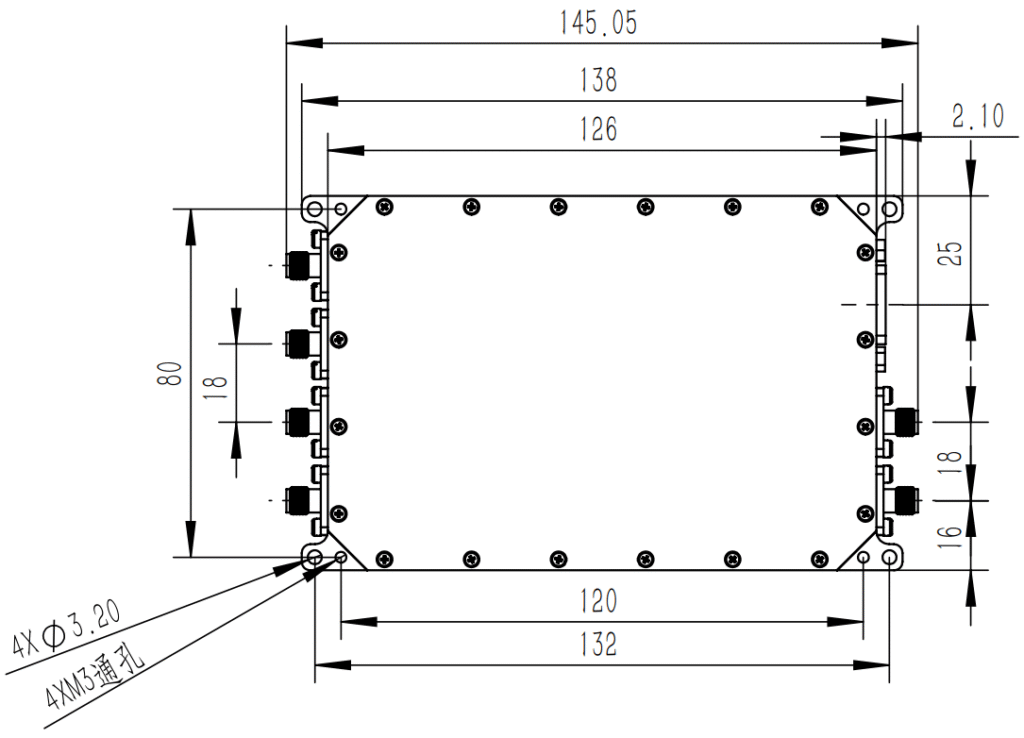

外形尺寸本体尺寸126mm×86mm×19mm
重量< 300g

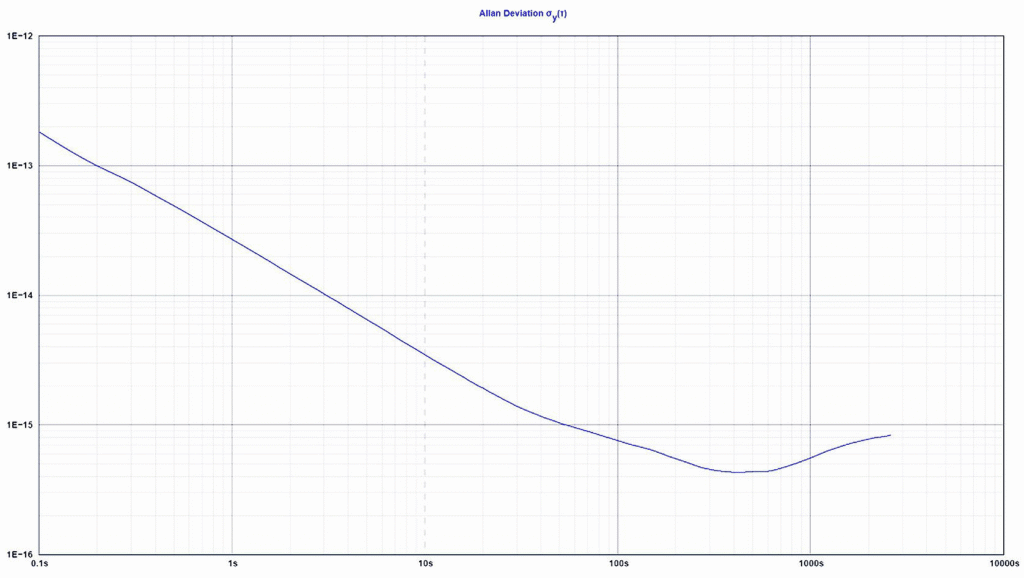

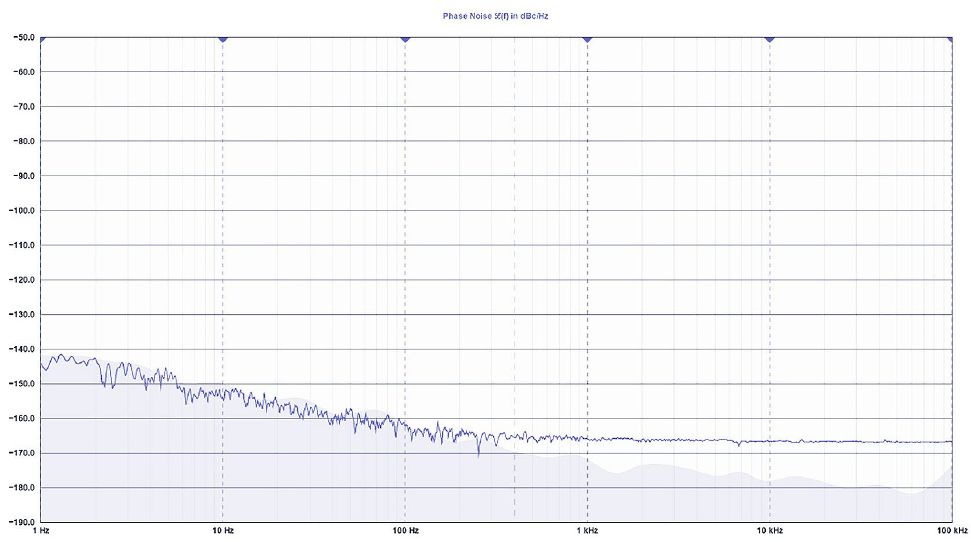

典型曲线

接口定义(DSUB9, 针):
PIN1:地
PIN6: 电源 +12~+15V
其他:内测,不要接线
