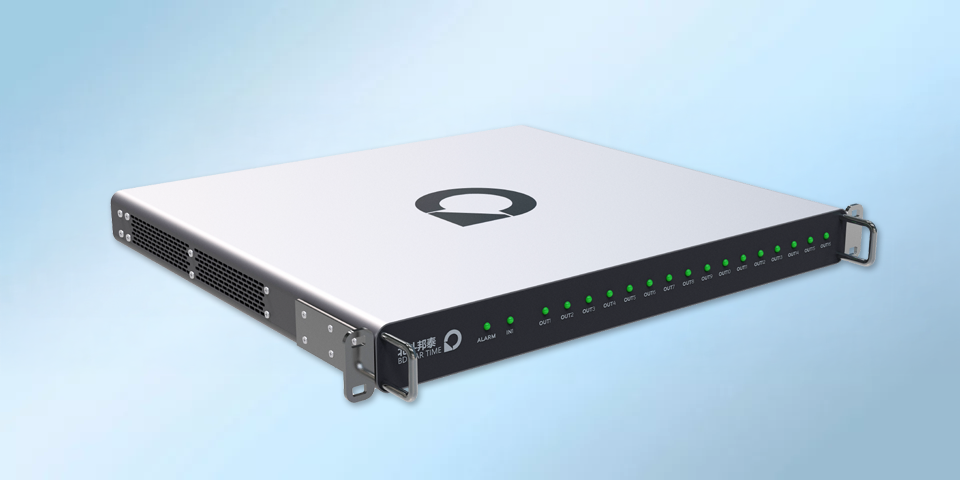

T400-LP 超低噪声脉冲信号分配放大器

皮秒级脉冲分配

T400-LP 超低噪声脉冲信号分配放大器是高性能脉冲信号分配放大器设备,该设备具有 1 路输入, 16 路输出。产品具有低抖动< 50fs、低通道延时< 50ns、通道一致性< 50ps 的优点,且具有极短的上升和下降时间< 1ns,能满足高精度触发和时差测量等要求,可广泛应用于计量测试、雷达通信、深空探测、无线通信等领域。

适应领域:雷达、通信、计量测试、深空探测和航天测控等。

主要特性

  • 可选择 16 路输出,宽频工作的范围 (1Hz~4KHz)
  • 选件支持双路输入
  • 输出通道一致性< 50ps极短的上升和下降时间< 1ns
  • 低时延抖动< 50fs
  • 远程监控各路输出状态
  • LED 指示各路输入输出状态

主要特性

分类项目参数
输入信号输入频率1Hz~4KHz
输入路数1 路
输入阻抗50Ω±5Ω
耦合方式DC(直流)
接头形式BNC
输出信号输出路数16 路
输出阻抗50Ω±5Ω
输出电平TTL
接头形式BNC
上升沿< 1ns
前沿抖动< 50fs
一致性< 50ps
其他监控接口网口
供电220V±20% 47Hz ~ 63Hz
功耗6.4W
工作温度-10℃ ~ +55℃
湿度范围95%
规格1U 机箱 480×350×45mm
重量2.5kg

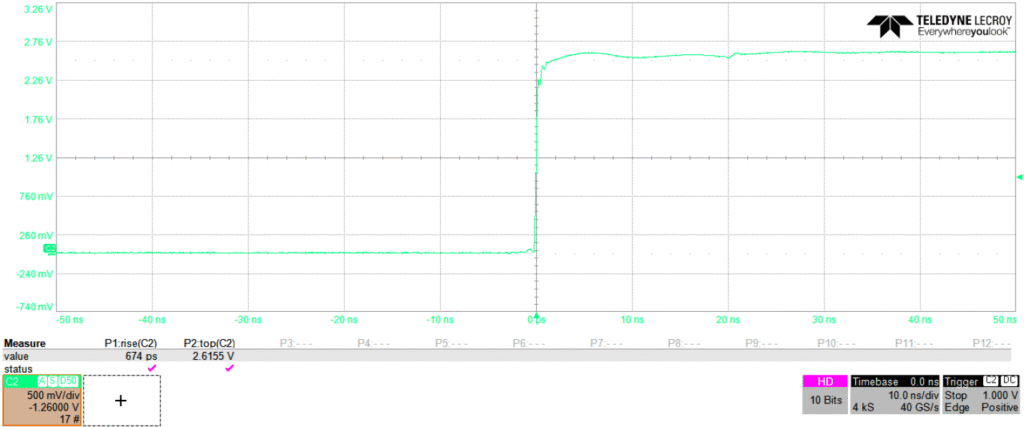

典型曲线
