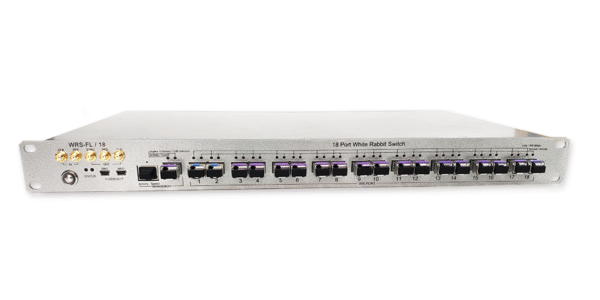

T910 WR时钟同步交换机

构建未来分布式时间网络的精准同步交换核心

T910广泛应用于新一代时间敏感网络，为大规模工程提<1ns时间同步偏差，<10ps时钟同步精度

白兔时间同步解决方案

WRS（White Rabbit Switch）是WR网络的核心设备，专为高精度时间同步和频率分配而设计，支持多达18个光纤同步端口，提供稳定的时间和频率信号输出，适用于构建超大规模时间同步网络。该设备融合了先进的硬件和嵌入式Linux操作系统，支持多种网络协议和管理接口（如SNMP、SSH和Web），确保灵活的网络部署和高效的时间管理。具备<10ps时钟同步精度的卓越性能，支持Master/Slave模式配置，适用于多种复杂网络环境。通过自动测量和补偿光纤延迟，WRS实现精准的时间同步，支持多达万节点的级联应用。此外，设备兼容PTPv2、Sync-E和VLAN等多种协议，满足不同领域的时间同步需求。

适应领域：双基站雷达、自适应天线阵列、分布式时间测量等。

主要特点

T910 是一款基于 White Rabbit 技术的高精度时间同步交换机，具备纳秒级时间同步能力、灵活的网络管理与扩展能力，适用于构建大规模、分布式、精密同步的时间网络系统。以下是 T910 的一些关键特性：

18个光纤同步端口
时间同步偏差<1ns，时钟同步精度<10ps
同步距离20km(选配光模块可支持100Km)
端口可配置成Master/Slave模式

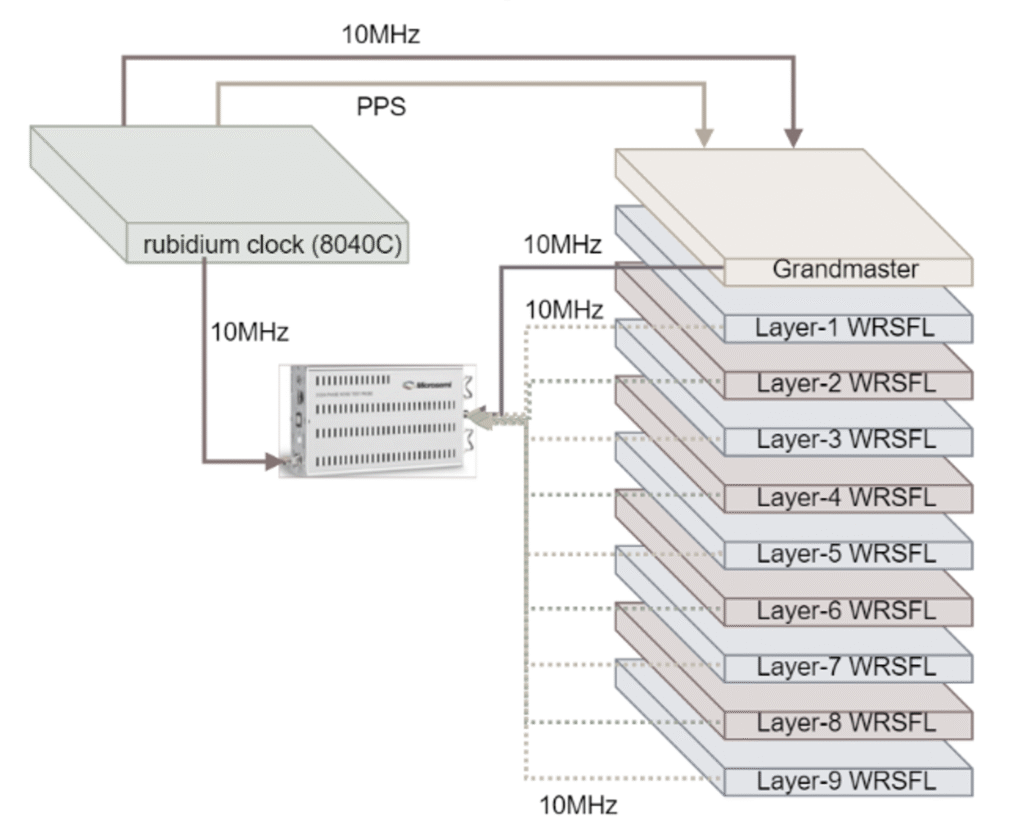

支持级联，可扩展连接上万个节点
持PTP协议中GM、BC和OC模式
支持PPS，10MHz，125MHz输出

应用场景

深空探测

在深空地面站中，T910 作为 WR 时钟交换节点，支持亚纳秒级精度同步，保障遥远航天器的测距与测速系统在多个测控站间高度协同。其多端口架构与冗余机制为高任务可靠性提供坚实保障。

精密测控

在粒子加速器、望远镜阵列、量子实验等领域，T910 提供低抖动、亚纳秒级时间同步能力。通过 WR + PTPv2 协议协同运行，实现大规模设备间毫微秒级数据对齐，提升系统测控一致性。

国防时频

T910 支持 18 路千兆同步输出，具备快速配置与主备切换能力，适用于战术通信网、雷达阵列及导引系统中对时频一致性的高要求部署场景。支持 VLAN + GNSS + WR 协议混合组网，增强系统生存能力。

国家授时骨干

T910 作为 White Rabbit 授时网的核心节点设备，兼容 PTP/SyncE/PPS/10MHz 等接口协议，可部署在各级授时节点之间，形成高精度、高稳定、高安全性的国家时频传递链路。

高海拔宇宙线观测站

T910 WR 支持亚纳秒级同步，多节点精密分布式触发，提供 10MHz、PPS、TDC 输出，确保事件对齐

电力与能源

在智能电网保护系统同步中，T910WR Switch 用作统一对时主站实现亚纳秒级区域高精度时间节点分发

提升移动骨干 5G 能力

White Rabbit 的扩展支持广域网部署与增强网络安全，结合高精度同步配置（High Accuracy Profile），为 5G 异构网络提供亚纳秒级时间对齐能力。

性能指标

分类	参数名称	指标
输出		18SFP WR 端口，光 / 铜管理链路端口
系统性能		Linux 嵌入式,SSH/Web 管理接口，IEEE802.1x 协议（多播，生成树GMRP）、VLAN 标记，SNMP 交换机管理
PPS	抖动	<10ps
相位噪声	@1Hz	-100.1dBc/Hz （-87.1dBc/Hz经过10级级联后）
	@10Hz	-103.0dBc/Hz （-84.3dBc/Hz经过10级级联后）
	@100Hz	-119.8dBc/Hz （-115.7dBc/Hz经过10级级联后）
	@1KHz	-135.5dBc/Hz （-134.9dBc/Hz经过10级级联后）
Allan偏差	T=0.01s	7.97E-11 （1.93E-10经过10级级联后）
	T=0.1s	1.23E-11 （9.57E-11经过10级级联后）
	T=1s	1.32E-12 （9.98E-12经过10级级联后）
	T=10s	1.43E-13 （9.24E-13经过10级级联后）
参考输入	SMA	PPS_IN，CLK_IN（10M）
参考输出	SMA	PPS_OUT，CLK_OUT（62.5M）、SYNC_OUT（10M）
端口	SFP	18 路，支持 2 级配置，带 EMI 屏蔽垫圈，每个 SFP 端口配备双色状态 LED 指示灯
前面板	管理端口	RJ45，100Mbps
	管理链路	SFP，100Mbps
	MINI-USB 接口	用于 FPGA 调试（DBG）
	MINI-USB 接口	用于 ARM 调试（MNG）
	指示灯	电源和状态指示双色 LED 灯，带复位按键
后面板		带开关的交流电源线接口，接地柱
物理环境参数	尺寸	1U,482.8mm × 42.34mm × 246.8mm
	电源	100-240VAC，2.0A，50~60Hz
	功耗	<50w
	工作温度	0℃ ~ +50℃
	存储温度	-40℃ ~ +70℃
	湿度	0 ~ 90% 无冷凝
	光纤类型	LC，单模，G652，9/125um；BiDi 光模块，1310/1490nm
