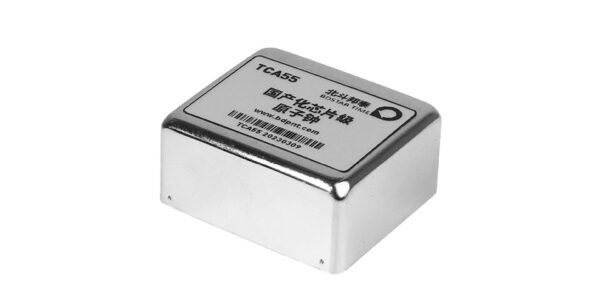

TCA55 国产化芯片级原子钟

了解我们的国产化芯片级原子钟

CA55是一款国产化芯片级原子钟，基于CPT原理，具备低功耗、小体积、快速启动等优势。适用于-40℃~+85℃环境，提供CMOS电平10MHz和1PPS输出，短稳优于3E-10/1s，天漂优于3E-11，月老化率小于5E-10。支持1PPS或模拟电压外部校准，适用于导航、通信、无人设备、海洋物探及仪器仪表等场景。

TCA55 国产化芯片级原子钟

主要特性

  • 工作温度范围 -40℃ ~+85℃
  • 短期稳定度优于 8E-11/1s
  • 体积小，尺寸 41×36×17mm
  • 低功耗，室温稳定功耗 <1.8W
  • 外形及安装尺寸兼容 SA.45s
  • 可接受外部1PPS 驯服和模拟电压校准
TCA55 芯片原子钟手册

主要特性

测试项目条件技术指标
输出频率10MHz，1路 CMOS 方波
出厂准确度校准后≤5×10⁻¹¹
频率控制电压压控0~5V，总范围至少 ±1×10⁻⁸
数控校准粗调分辨率 2×10⁻¹⁰，细调分辨率 <1×10⁻¹²
锁定时间室温≤180s
频率稳定度1s标准型≤3×10⁻¹⁰；ADEV8 ：≤8×10⁻¹¹
频率稳定度10s标准型≤1×10⁻¹⁰；ADEV8 ：≤2.5×10⁻¹¹
频率稳定度100s标准型≤3×10⁻¹¹；ADEV8 ：≤8×10⁻¹²
相位噪声1Hz≤-50dBc/Hz
相位噪声10Hz≤-80dBc/Hz
相位噪声100Hz≤-115dBc/Hz
相位噪声1kHz≤-130dBc/Hz
相位噪声10kHz≤-140dBc/Hz
频率漂移率≤5×10⁻¹¹/天；FD3: ≤3×10⁻¹¹/天
频率复现性开关24h±5×10⁻¹¹
温频特性≤5×10⁻¹⁰
工作温度环境温度-40℃~+70℃；OT85: -40℃~+85℃
存储温度-55℃~+125℃
电源±5%+3.3V
功率预热≤10W
功率稳态（室温）≤1.5W

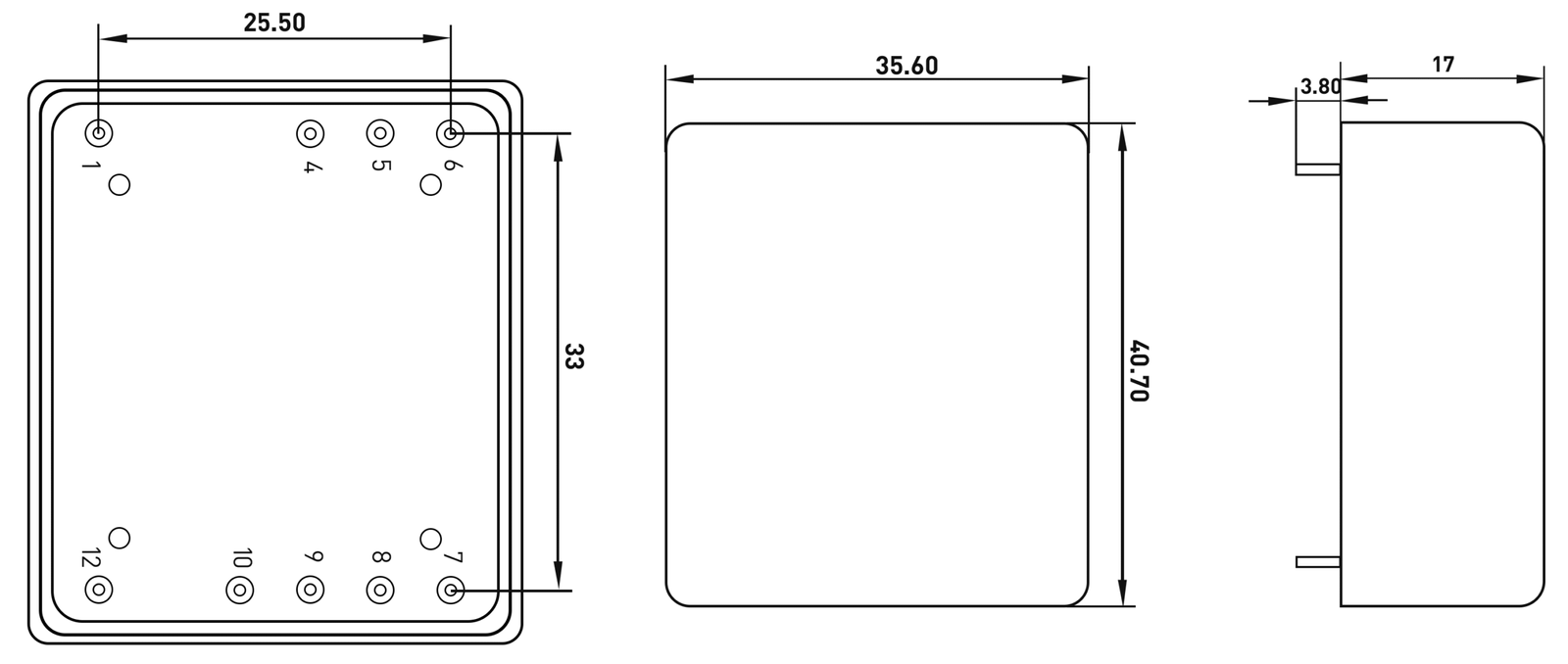

外形尺寸本体尺寸41mm×36mm×17mm
重量＜50g

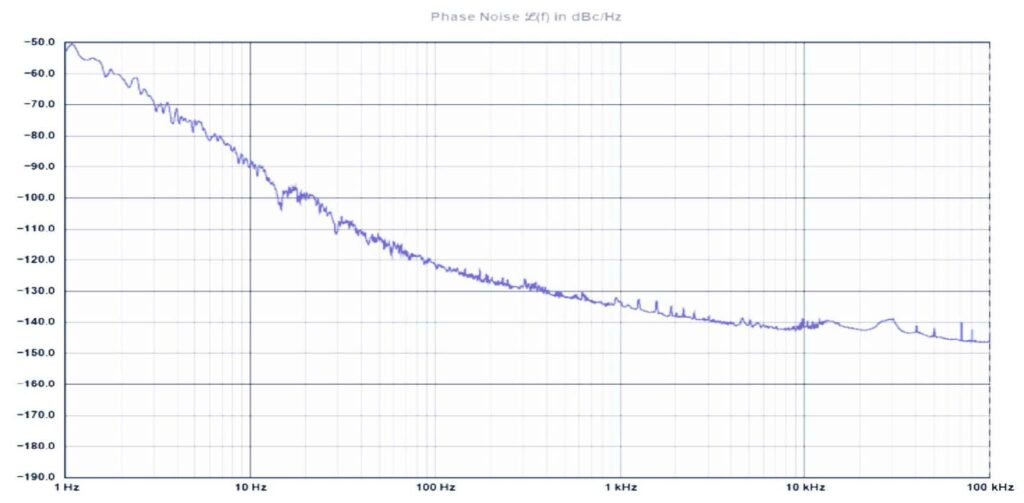

相位噪声典型值

频率稳定度典型值
