TRA80高性能铷原子钟

主要特性
- 工作温度范围 -30℃ ~+65℃
- 短期稳定度优于 5E-12/1s
- 室温稳定功率≤ 15W
- 高性价比,低老化率、低温频系数
- 高频率稳定度,典型值 1.5E-12/10s
- 低相噪,典型值 -135dBc/Hz@10Hz
- 可接受 1PPS 驯服和 10MHz 校准
主要特性
测试项目 | 条件 | 技术指标 |
---|---|---|
输出频率 | 10MHz,1路正弦波(50Ω,≥7dBm) | |
出厂准确度 | ≤±5×10⁻¹¹ | |
频率控制 | 电压控制 | 0~5V,总范围到±1.5×10?? |
指令调整 | 无缝调节范围至少±1×10??,分辨率6.81×10?13 | |
锁定时间 | 室温 | ≤5min |
100s | ≤1×10⁻¹² | |
1kHz | ≤-160dBc/Hz | |
10Hz | ≤-125dBc/Hz | |
10s | ≤3×10⁻¹² | |
100Hz | ≤-150dBc/Hz | |
相位噪声 | 1Hz | ≤-90dBc/Hz |
10kHz | ≤-160dBc/Hz | |
频率稳定度 | 1s | ≤5×10⁻¹² |
频率漂移率 | 标准 | ±2×10?11/天,±5×10?11/月 |
频率漂移率 | FD10 | ±1×10?11/天,±3×10?11/月 |
频率漂移率 | FD5 | ±5×10?11/天,±1×10?1?/月 |
频率重复性 | 开关24h | ±2×10?11 |
温度特性 | TC3 | ≤3×10⁻¹⁰ |
温度特性 | TC1 | ≤1×10⁻¹⁰ |
温度特性 | TC0.5 | ≤5×10⁻¹¹ |
谐波 | 谐波≤-30dBc,杂波≤-80dBc | |
工作温度 | 底板温度 | -30℃ ~ +65℃ |
存储温度 | -40℃ ~ +85℃ | |
电源 ±4% | ±12V ~ ±15V 或 ±24V | |
功率 | 预热 | ≤45W |
稳定+25℃ | ≤15W | |

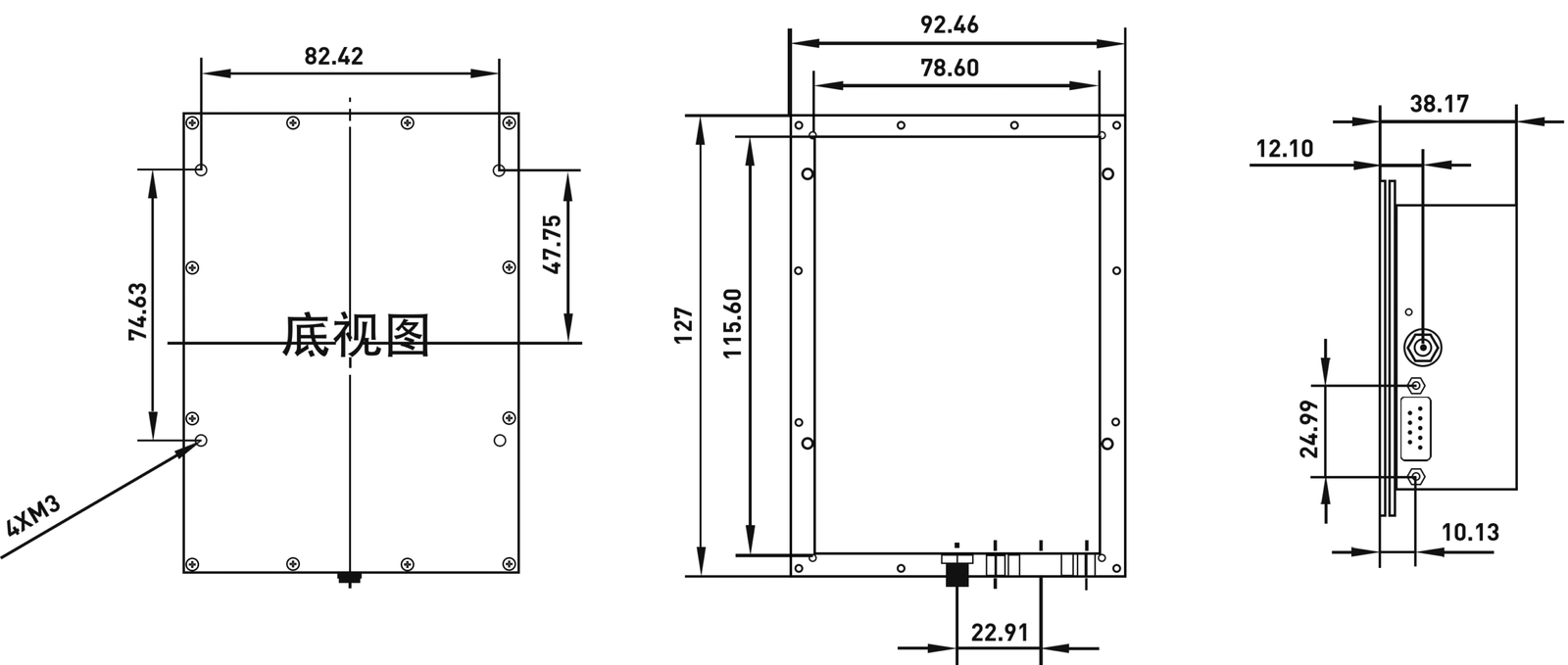

本体尺寸 | 116mm×79mm×38mm | |
底板尺寸 | 127mm×93mm | |
重量 | <500g | |
1PPS输入 | +3V~+5V TTL,抖动100ns | |
1PPS输出 | 上升沿 / 下降沿:<10ns,脉宽:1us~999ms | |
驯服精度 | 同步24小时后 | 驯服脉冲:±50ns,守时精度:<1us@24h,频率精度:<1×10?11@24h |

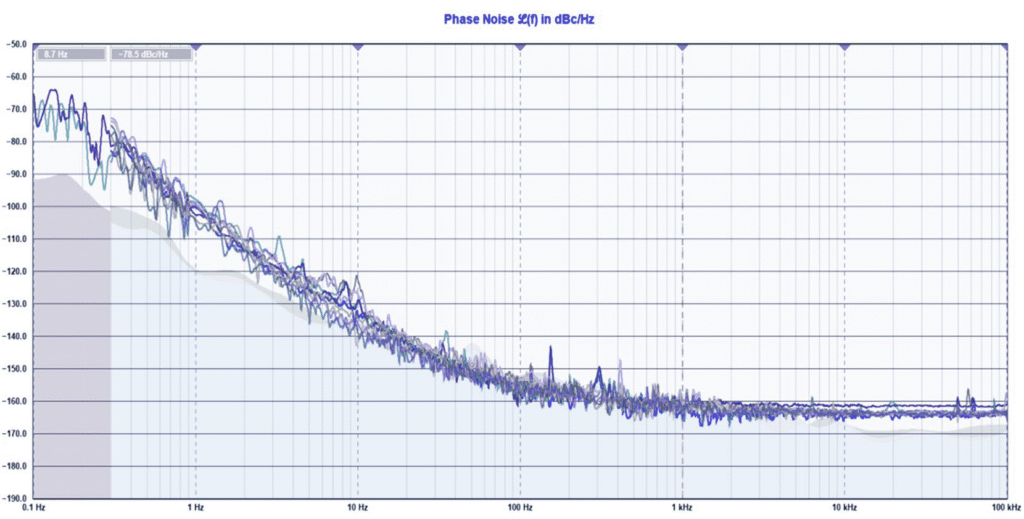

相位噪声典型值

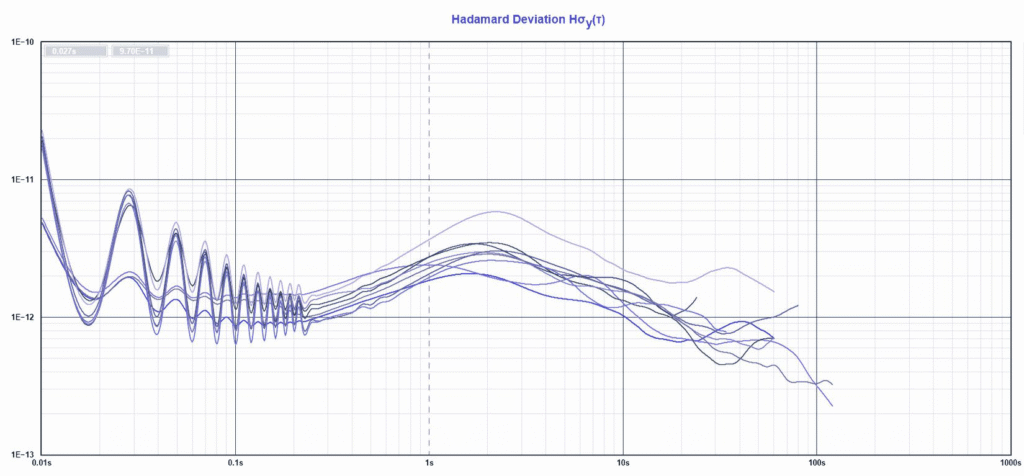

频率稳定度典型值
