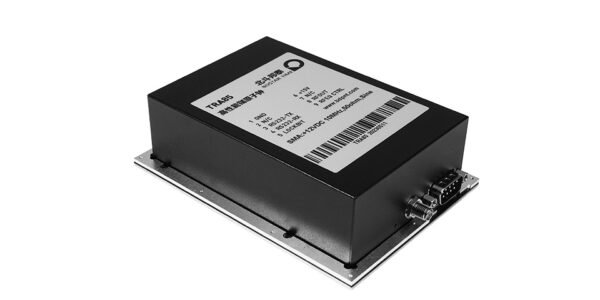

TRA85 高性能铷原子钟

TRA85-低相位噪声铷振荡器

TRA85是一款高性能铷原子钟，具备优异的长期稳定性、低相位噪声和快速锁定能力。采用先进数字控制与恒温封装设计，支持1PPS、10MHz输出，频稳达3E-12/1s，10MHz短稳性能可媲美中档铯钟，性价比出色。适用于雷达、通信、计量校准、天文、电子对抗与航天测控等高精度领域。

TRA85 高性能铷原子钟

主要特性

工作温度范围-40℃ ~+65℃
短期稳定度优于3E-12/1s
室温稳定功率≤ 15W
低老化率、低温频系数全温范围＜ 2E-10，可优选至＜ 5E-11
高稳低相噪，典型值-135dBc/Hz@10Hz
可接受1PPS 驯服和10MHz 校准

主要特性

测试项目	条件	技术指标
输出频率		10MHz，1 路正弦波（50Ω，≥7dBm）
出厂准确度		≤5×10⁻¹¹
频率控制	电压压控	0~5V，总范围至少 ±1.5×10⁻⁹
频率控制	指令调整	无缝调节范围至少 ±1×10⁻⁶，分辨率 6.81×10⁻¹³
锁定时间	室温	≤5min
频率稳定度	1s	≤3×10⁻¹²
频率稳定度	10s	≤1.5×10⁻¹²
频率稳定度	100s	≤5×10⁻¹³
相位噪声	1Hz	≤-95dBc/Hz
相位噪声	10Hz	≤-130dBc/Hz
相位噪声	100Hz	≤-150dBc/Hz
相位噪声	1kHz	≤-160dBc/Hz
相位噪声	10kHz	≤-160dBc/Hz
频率漂移率		±1×10⁻¹²/天，±3×10⁻¹¹/月；FD5：±5×10⁻¹³/天，±1×10⁻¹¹/月
频率复现性	开关24h	±2×10⁻¹¹
温频特性		≤2×10⁻¹⁰；TC1：≤1×10⁻¹⁰；TC0.5：≤5×10⁻¹¹
谐杂波		谐波≤-30dBc，杂波≤-80dBc
工作温度	底板温度	-40℃~+65℃
存储温度		-40℃~+85℃
电源	±4%	+12V~+15V 或 +24V
功率	预热	≤45W
功率	稳态（+25℃）	≤15W

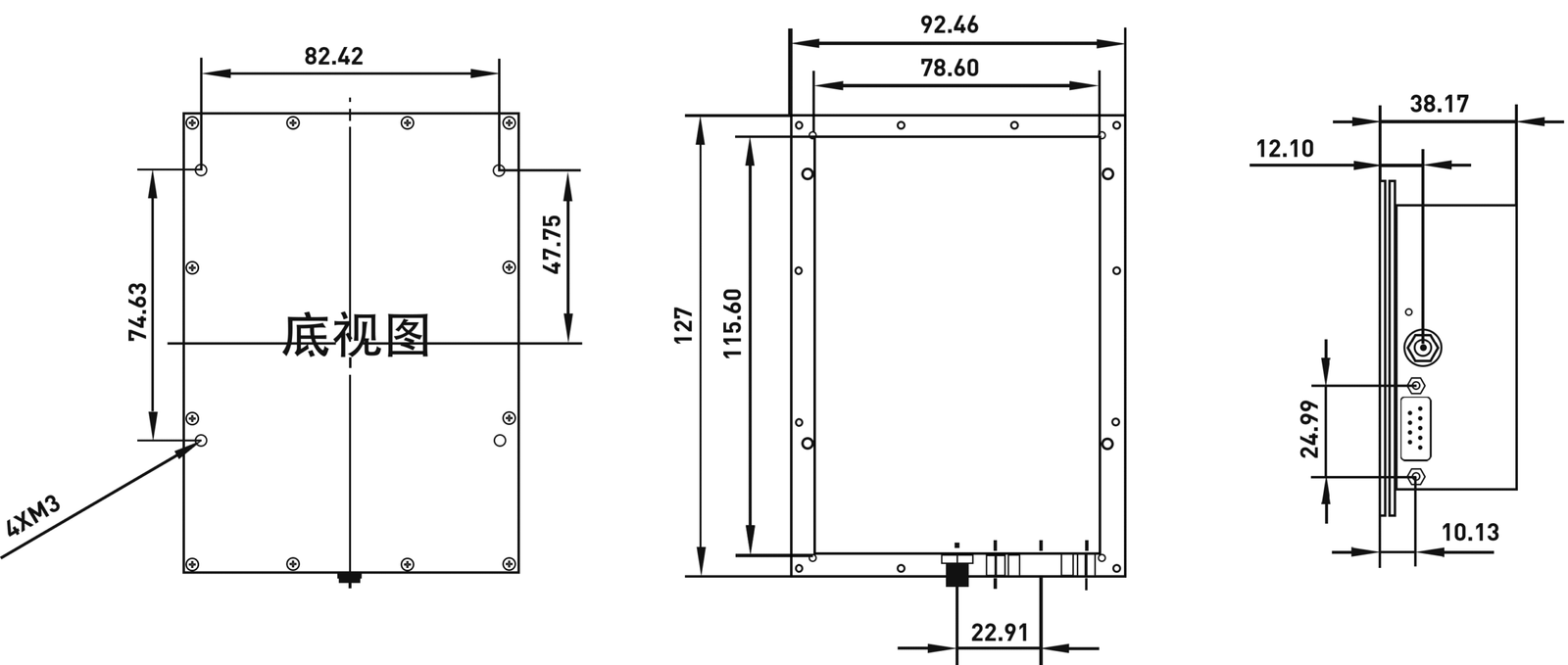

外形尺寸	本体尺寸	116mm×79mm×38mm
外形尺寸	底板尺寸	127mm×93mm
重量		≤500g
1PPS 输入		+3V~+5V TTL，抖动<300ns，脉宽＞100ns
1PPS 输出		沿：≤10ns，脉宽：1us~999ms
驯服精度	同步24h后	驯服时差：±50ns，守时精度：≤1us@24h，频率精度：≤1×10⁻¹²@24h

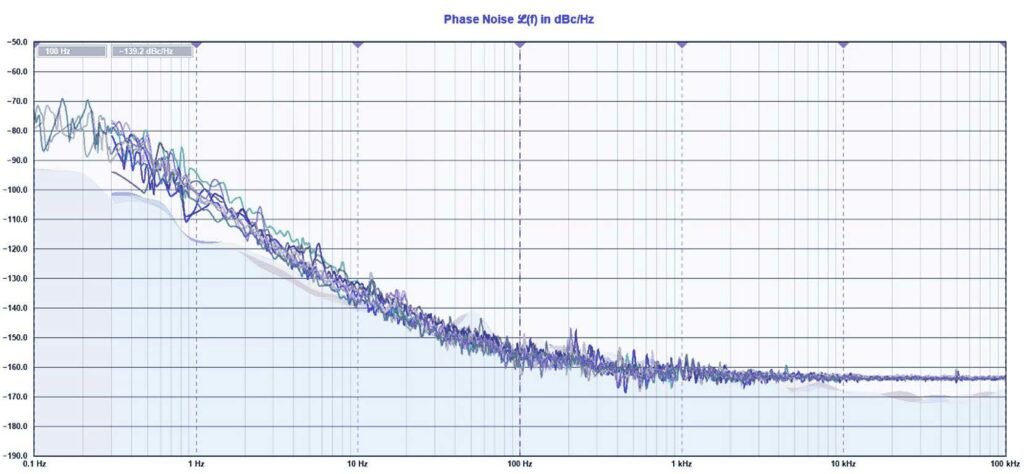

相位噪声典型值

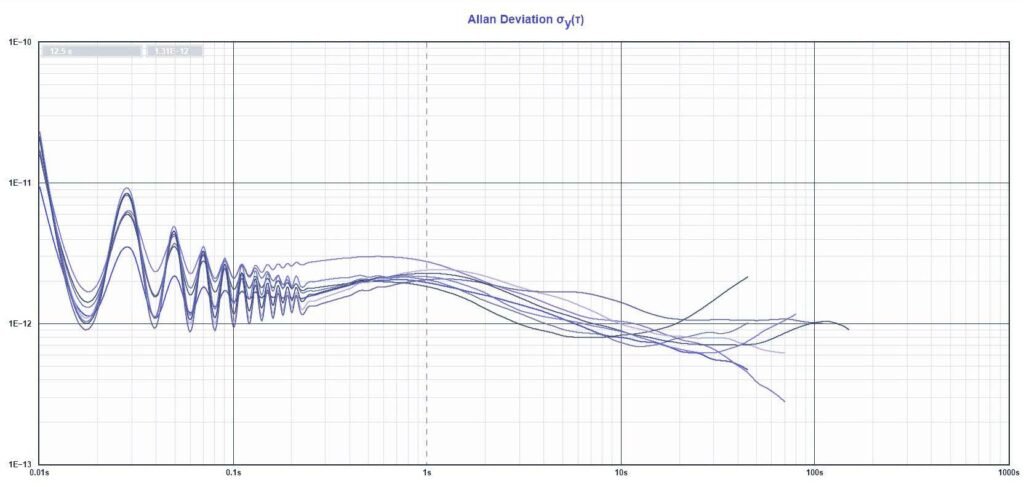

频率稳定度典型值
