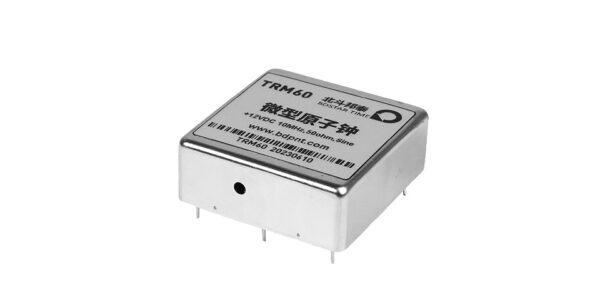

TRM60 微型原子钟

了解我们的微型原子钟

RM60是一款微型智能原子钟，支持1PPS驯服与输出，适应-40～+75℃环境。提供多种性能选项：标准款驯服24h后天守时＜1μs，高性能版可替代进口微型原子钟，具备优异的频稳、相噪与温漂性能。适用于电力、通信、测试设备、频率源、电子对抗、无人设备等场景。

TRM60 微型原子钟

主要特性

  • 小体积 51*51*18mm，兼容大部分微型原子钟
  • 短期稳定度优于 3E-11/1s
  • 室温稳定功率≤ 8W（实测 5.5W）
  • 1PPS 输入和 1PPS 输出功能
  • +5V 供电，可在 -40~+75℃范围内保持性能
TRM60 微型原子钟手册

主要特性

测试项目条件技术指标
输出频率10MHz，1 路方波，3.3VCMOS
出厂准确度校准后≤5×10⁻¹¹
频率控制电压压控0~5V，总范围至少 ±4×10⁻⁹，分辨率优于 1×10⁻¹¹
数控校准精调范围＞±4×10⁻⁹，分辨率优于 1×10⁻¹²，粗调校准范围＞±1×10⁻⁶
锁定时间室温≤5min
频率稳定度1s标准：≤1×10⁻¹⁰；A5：≤5×10⁻¹¹；A3：≤3×10⁻¹¹
频率稳定度10s标准：≤3×10⁻¹¹；A5：≤1.6×10⁻¹¹；A3：≤1×10⁻¹¹
频率稳定度100s标准：≤1×10⁻¹¹；A5：≤5×10⁻¹²；A3：≤3×10⁻¹²
相位噪声1Hz标准：/；PN65：≤-65dBc/Hz；PN85：≤-85dBc/Hz
相位噪声10Hz标准：≤-90dBc/Hz；PN65：≤-100dBc/Hz；PN85：≤-120dBc/Hz
相位噪声100Hz标准：≤-120dBc/Hz；PN65：≤-130dBc/Hz；PN85：≤-140dBc/Hz
相位噪声1kHz≤-140dBc/Hz
相位噪声10kHz≤-145dBc/Hz
频率漂移率/天±2.5×10⁻¹¹；FD10：±1×10⁻¹¹；FD5：±5×10⁻¹²；FD3：±3×10⁻¹²
温频特性0~70℃≤7×10⁻¹⁰；TC50：≤3×10⁻¹⁰；TC20：≤1×10⁻¹⁰；TC10：≤5×10⁻¹¹
温频特性-40~75℃≤1×10⁻⁹；≤5×10⁻¹⁰；≤2×10⁻¹⁰；≤1×10⁻¹⁰
工作温度底板温度-40℃~+75℃
存储温度-55℃~+100℃
电源±4%+5V
功率预热≤15W（如不需适应 -40℃ 可降低）
功率稳态（室温）≤8W（实测约 5.5W）

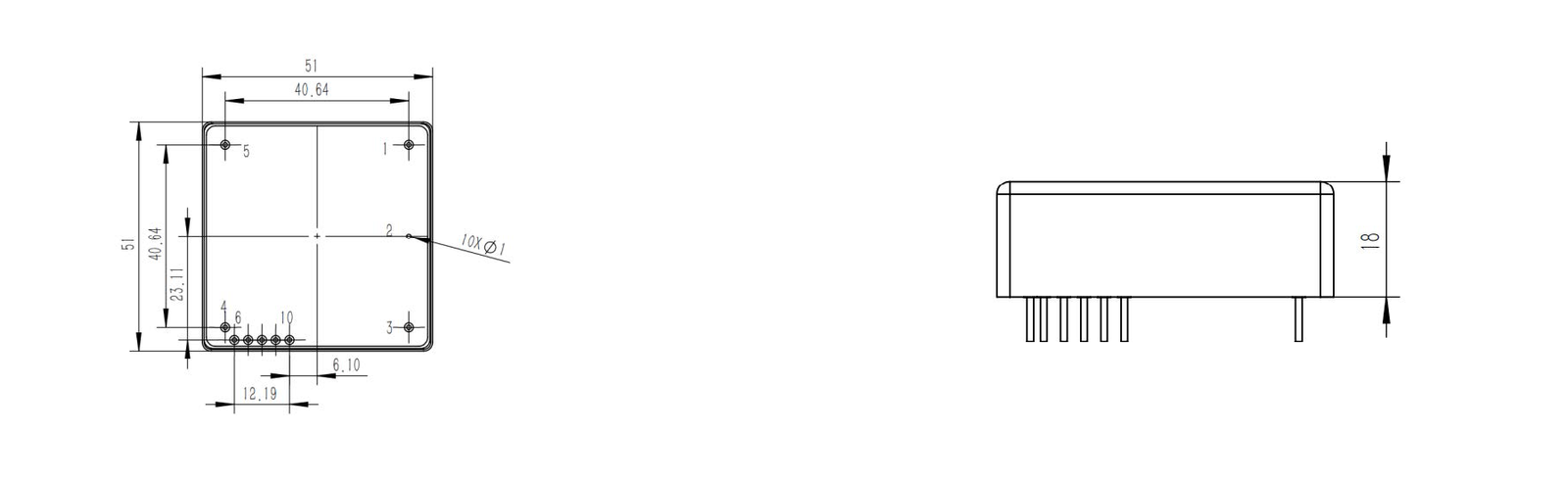

外形尺寸本体尺寸51mm×51mm×18mm
重量<100g
1PPS 输入+3V~+5V TTL，抖动100ns
1PPS 输出上升沿/下降沿：≤10ns，脉宽：1ms
驯服精度同步24h后驯服时差：±50ns，频率精度：≤1×10⁻¹²@24h，守时精度：≤1us@24h

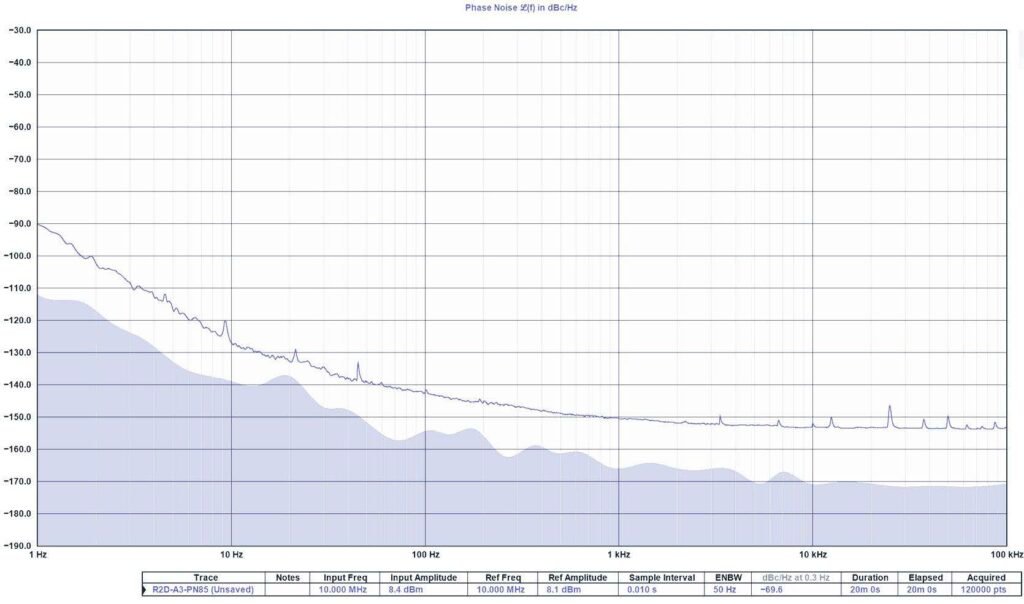

相位噪声典型值

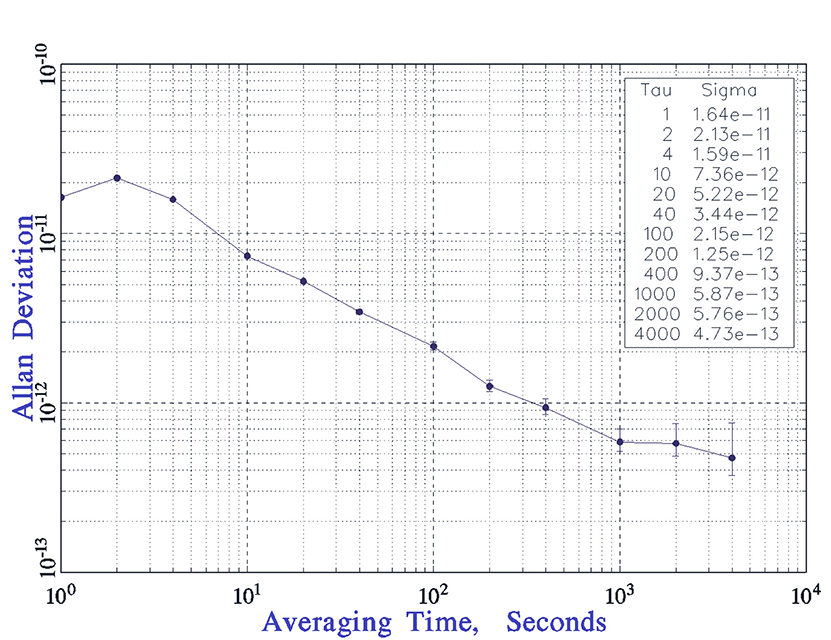

频率稳定度典型值
