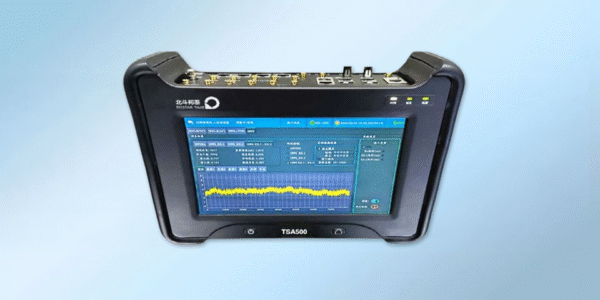

TSA500 时间同步分析仪

时间同步分析仪

TSA500时间同步分析仪集成高精度时码测试，高精度频稳测量，时间/时钟源分析，时频信号输出等多种功能于一体的便携式测试终端。产品符合ITU-I，IEEE，EIA等相关国际和中国各行业标准，广泛应用于通信，电力，轨道交通，军队，科研院所，计量单位等相关时间，频率信号测试场景。
适应领域：计量部门、国防、电力、科研院所、时频企业、高校等。

主要特性

高稳定工控机平台，便携式设计
10英寸TFT彩屏触摸操作，智能人机界面
支持手动、自动和定时测试方式
可通过以太网或USB接口导出测试数据
支持PPX、TOD、IRIG-B、DCF77、DCLS等时码测量
支持G.7 032.048M Hz/2.048Mb/s、SyncE时钟分析

系统框图

主要特性

分类	指标
高精度时频参考源	可接收北斗/GPS 卫星时间、1PPS+TOD、IRIG-B 等时间参考
	支持 PTP 授时定位（选配）
	支持外部频率源（10MHz）作为测试基准
	内置高稳铷原子钟，支持秒调度，秒调服务能力
频率测量（选配）	支持10MHz 信号实时测量，可选1MHz~100MHz 频率准确度和稳定度实时测量。
	频率准确度测试精度：1E-12@1000s
	频率稳定度测试精度：5E-12/1S，8E-13/10S，2.0E-13/100S
	支持2 路被测频率信号同时测量
时码测量	支持1PPS/1PPX、1PPS+TOD、IRIG-B(AC 选配)、IRIG-B(DC)、串行时间接口、DCF77、DCLS 等时码、脉冲测试
	支持光、电B 码和光脉冲测试。
	时间间隔及脉冲信号测试分辨率：40ps
	支持外部3 路1PPS 时差测量，两路互比功能
	可选最多支持7 路1PPS 测试（选配）
时钟测量及分析	支持 G.703 2.048MHz/2.048Mb/s、SyncE 时钟分析
	支持时钟TIE、MTIE、TDEV 、ADEV 测量计算，并按照G.811、G.812、 G.813、G.823、G.8261 等模板进行比对和深度分析
	E1 抖动测试（发送/接收）、漂移发送、误码测试（测量/插入）（选配）
网络时延测量	支持NTP（SNTP、v2、v3、v4 及MD5）硬时戳测试和响应能力测试。支持PTP（1588v2），接口可灵活配置各种模式，适用多种测试模型的搭建
	支持10G（选配）、1000M、100M、10M 网络环境
	支持PDV（选配）等测试，可实时对时间戳数据进行统计、分析、保存，方便快速定位故障和异常分析
	NTP 测量精度优于50ns
	PTP 测量精度优于8ns
示波器	支持脉冲幅度、占空比、周期等波形测试
	支持触发采样、自动、手动测量功能
专项 / 高精度测试（选配）	高精度北斗/GPS 卫星共视远程测量，测量精度优于 3ns
	高精度精密单点定位技术远程测量，测量精度优于1ns
	高精度光纤双向比对测量，测量优于100ps
	中移动OAM、互联互通及一致性等行业测试
	电力时间同步行业测试
	多种铷钟、晶振测试和校准
时频信号输出	支持1PPS/1PPX、1PPS+TOD、IRIG-B(AC 选配)、IRIG-B(DC)、串口/网络时间校正、DCF77、NTP/SNTP、PTP（IEEE1588v2）、DCLS、10MHz、SyncE、2.048MHz/2.048Mb/s 等时间频率信号
	时码输出信号位偏：±500ms，分辨率 0.1ns
	可选配 1MHz~300MHz 任意频率信号输出（选配）
数据导出	USB 和网口 RJ45
物理及环境参数
仪器外观	10 寸触摸液晶屏、电源按钮、主界面按钮
尺寸（W×H×D）	316mm×251mm×90mm
整机重量	＜3kg（时间同步分析仪），＜0.8kg（电源适配器）
电源	供电19V4.7A 直流充电
	接口3.5mm 电源接头（带指示灯）
功耗	≤40W
电池	连续工作3.5~5 小时
